/ 前 言/

高校、科研院所及醫院中的科研和教學實驗室氣瓶普遍存在現狀。

    目前全國很多高校（包括職業技術學院）、科研院所及醫院，實驗室中科研及教學實驗人員從事的科研項目復雜、教學實驗室學生多、人員流動性大、用氣儀器多，特別是供分析儀器使用的，如：氣相色譜儀、質譜儀、激光共聚焦及全內反射成像系統等。而作為載氣或燃燒氣等的氣瓶，其安全使用知識就顯得尤為重要！部分高校部分學院都建設了氣集中供氣氣瓶間，實現了氣瓶專人管理、集中供氣專人管理。但現在還有很多高校及科研院所沒有達到，是不分氣體種類、氣瓶數量地把氣體鋼瓶全部放在實驗室內，占用了實驗室有效空間，對實驗室中實驗人員有很大的安全隱患。

01

實驗室氣體安全現狀

■ 資質不全:供應商魚龍混雜、參差不齊、資質審核不嚴

● 漏氣：鋼瓶閥門、減壓閥、管道連接處漏氣

■ 未固定：無固定架或氣瓶柜固定

● 無標簽：體鋼瓶上產品無任何標簽或不規范

■ 混放：氫氣、甲烷等可燃?xì)怏w與氧氣等氧化性氣體混放

● 過期：鋼瓶嚴重過期或報廢鋼瓶長期存放未處理

■ 附件不全：鋼瓶手柄、瓶帽等安全附件不齊全

● 改裝：鋼瓶不按照出廠介質要求充裝、非法改裝

■ 報警裝置：可燃?xì)怏w與有毒氣體未安裝泄露報警裝置

● 安全附件校驗：壓力表、安全閥、爆破片等安全附件過期未校驗

02

氣體事故與危害

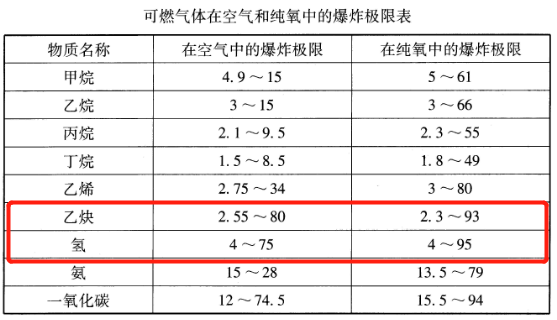

常規氣體40L鋼瓶充裝壓力上限為15MPa，冷卻壓力在13.5±0.5MPa，水壓試驗最高壓力上限為22.5MPa，在遇高溫情況下瓶?jī)?nèi)壓力會急劇上升導致超過設計壓力發生物理爆炸，如果發生泄露會根據氣體性質和泄露大小發生化學爆炸或窒息風險。

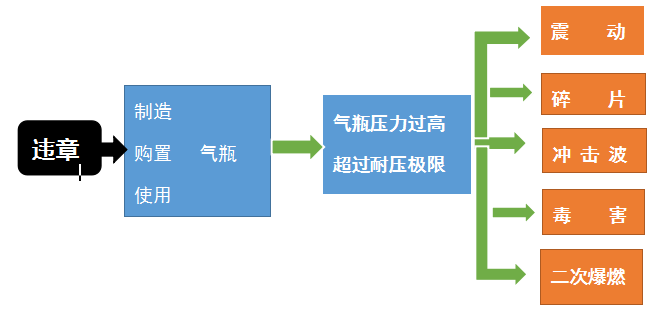

氣瓶爆炸事故的主要原因

03

什么是氣體？

--氣體是在室溫常壓下為氣態的物質

按存儲性質分類

■ 壓縮氣體：氧氣O_2、氮?dú)?/span>N_2、氬氣Ar、氦氣He、氫氣H_2、甲烷CH_4、一氧化碳CO 等。

■ 液化氣體：

液氮LN2   -196℃ （當心低溫凍傷）

液氬LAr  -186℃ （當心低溫凍傷）

液氧LO₂ -79℃ （當心低溫凍傷）

液體CO₂ -183℃ （當心低溫凍傷）

液氨NH₃、二氧化硫SO₂、氧化亞氮N₂O 等

■ 溶解氣體： 乙炔C₂H₂

按化學性質分類

● 惰性氣體(氮、氬、氦、二氧化碳)  ----防止閥門損壞導致的壓力危害和泄露產生的窒息風險

● 氧化性氣體(氧、氧化亞氮)------氧化性氣體要特別注意禁油、與可燃?xì)怏w分開存放

● 易燃易爆氣體(氫、甲烷、-氧化碳、丙烷、乙炔、乙烯等)-----注意防火、加裝可燃?xì)怏w泄露報警裝置、與氧化性氣體分開存放

● 有毒、腐蝕性氣體(氨氣、二氧化硫、氯化氫、-氧化氮、氯氣等)----使用時佩戴防毒面具，加裝有毒氣體報警裝置

04

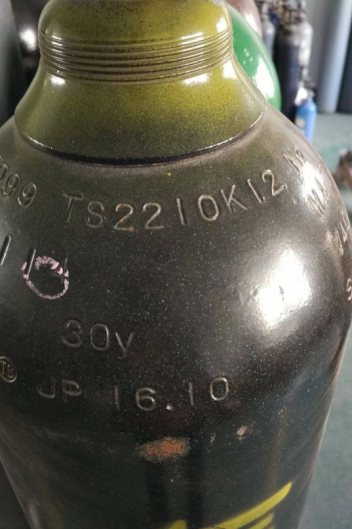

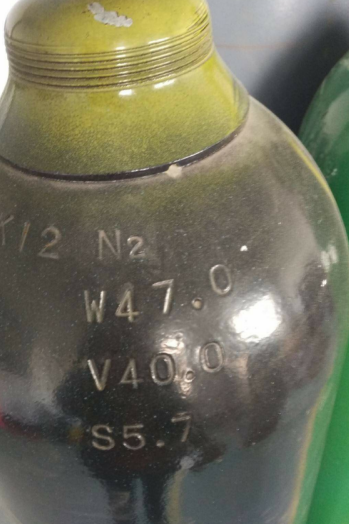

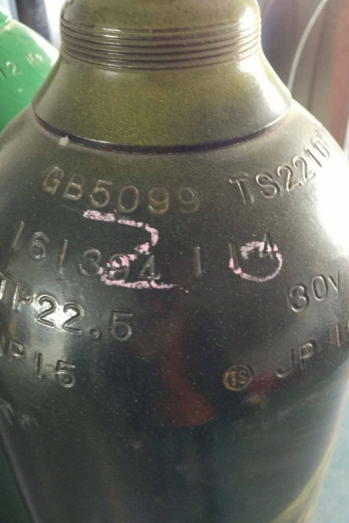

氣體鋼瓶的“身份證”

No.0	制造廠檢驗標記
No.1	鋼瓶制造廠代號或商標
No.2	鋼瓶編號
No.3	水壓試驗壓力，MPa
No.4	公稱工作壓力，MPa
No.5	實測重量，kg
No.6	實測容積，L
No.7	瓶體設計壁厚，mm
No.8	制造年月（最早年月）
No.9	最新檢驗?zāi)暝拢ㄗ罱�的年月�?/span>
No.10	安全監察部門的監檢標記
No.11	盛裝介質名稱或化學分子式（看情況）
No.12	寒冷地區用鋼瓶代號(鉻鉬鋼材料)

05

常見氣體氣瓶的漆色與檢測周期

根據GB13004-2016《鋼質無縫氣瓶定期檢驗與評定》要求：

■ 盛裝氮?dú)�、六氟乙烷、惰性氣體及純度大于或等于99.999%的無腐蝕性高純度氣體的氣瓶，每五年檢驗一次

■ 盛裝對瓶體材料能產生腐蝕作用氣體的氣瓶、潛水瓶以及經常與海水接觸的氣瓶，每?jī)赡隀z驗一次

■ 盛裝其它氣體的氣瓶，每三年檢驗一次

■ 盛裝混合氣體的氣瓶，其檢驗周期應該按照混合氣體中檢驗周期最短的時間氣體確定

注：常規氣體鋼瓶使用壽命一般為30年、乙炔鋼瓶為20年、腐蝕性氣體為12年

06

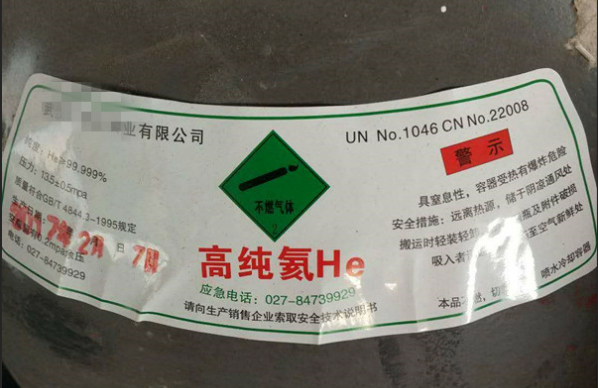

標 簽

標準標簽應至少具備：

產品名稱

國家標準

生產日期

壓力或重量

應急救援電話

警示標志

生產廠家公司名稱

純 度

主要危害及救援方法

UN CN編號

07

氣瓶安全附件

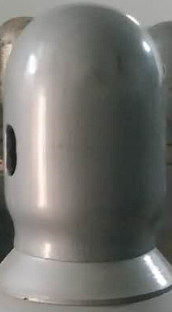

■ 瓶帽:保護瓶閥用的帽罩式安全附件

● 避免氣瓶在搬運和使用過程中由于碰撞而損傷瓶閥，從而引起漏氣、燃燒、爆炸等事故

■ 瓶閥:是氣瓶的主要附件，其作用是控制氣體的進出

● 可燃性氣體瓶閥出口螺紋是左旋

● 非可燃性氣體瓶閥出口螺紋的是右旋

08

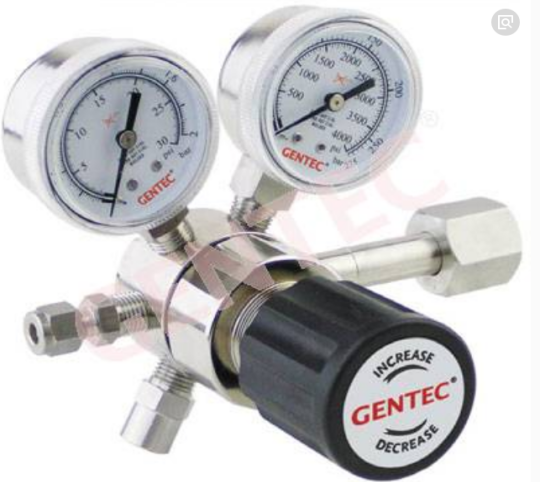

氣瓶減壓閥注意事項

● 使用之前確認清楚需要的材質、接口型號、使用量程、出口接口形式

● 通氣之后先進行檢漏，確認不漏氣方可正常使用

● 常規惰性氣體可使用銅質減壓閥，腐蝕性氣體需要使用不銹鋼材質減壓閥

● 惰性氣體閥門接口為右旋、可燃?xì)怏w閥門接口為左旋

● 氧化性氣體要堅決禁油

● 使用完畢后需要泄壓，不能長時間憋壓

● 有毒氣體余壓不能直接排放、需接排放管或通風櫥內排放

09

氣體管道注意事項

■ 氣體管道應找正規、有資質的供應商負責安裝維護

■ 安裝完后應按管道施工標準進行測試驗收

■ 鋼瓶連上管道時應進行檢漏

■ 管道接口同減壓閥接口要求一樣，連接鋼瓶的軟管應自然成形，不能彎曲過度，軟管建議采用≥300bar高壓軟管或316L材質不銹鋼管

■ 氣體管道均應裝有吹掃管路，可燃、有毒氣體也應使用惰性氣體進行吹掃、可燃?xì)怏w應安裝單向閥及回火裝置

■ 壓力調節不能超過分壓表總量程的2/3

■ 使用完后應關閉鋼瓶閥門、卸掉余壓，不能只關出口端二級減壓閥，減壓閥長期承壓會影響其精度和壽命

■ 氣體管道應至少每半年由供應商做一次整體維護保養和檢漏保壓測試

■ 各管路應明確標明氣體介質、流向標識，不用的管路應做封堵處理。
